OEE看板实时界面设计：车间大屏和工位平板的信息架构应该怎么做
工厂部署OEE系统后，一个反复出现的问题是——数据有了，但界面不对。管理层在办公室看的仪表盘可以慢慢研究，但车间里的看板界面面对的是完全不同的用户和环境：操作工站着看、3秒扫一眼、光线可能很强或很暗、屏幕可能脏、距离可能2至3米。本文讲清楚OEE看板实时界面设计的核心原则——不是讲美观不美观，而是讲在车间物理环境约束下如何让信息有效传达。
车间看板的两种形态
车间里的OEE看板通常有两种物理形态，设计原则不同：

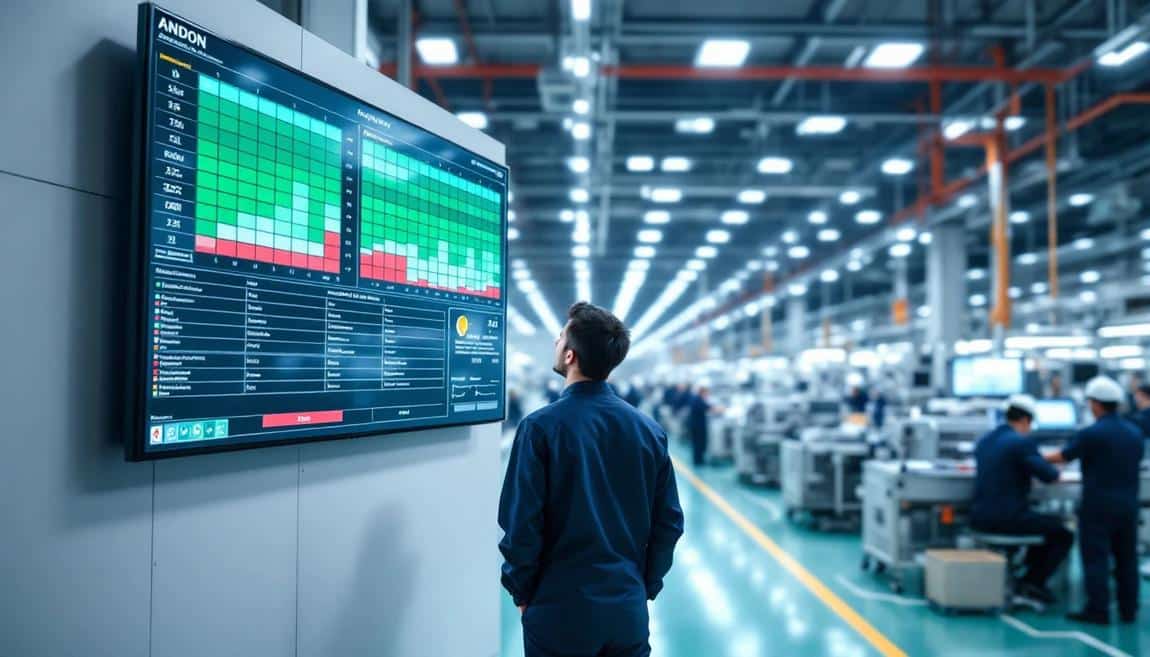

形态一：车间大屏（安东看板）。通常是40至55英寸的工业显示屏或电视，挂在车间中心区域的立柱或墙面上，显示整条产线或整个车间多台设备的状态概览。观看距离3至10米。用户是经过的班组长、生产经理、以及所有操作工（扫一眼了解整体状况）。
形态二：工位平板（操作员终端）。通常是10至15英寸的工业平板，安装在每个操作工位旁边，显示单台设备的详细信息并提供停机录入交互。观看距离0.5至2米。用户是该工位的操作工。蒂普泰柯Field V4平板属于这一类。
两种形态的信息密度和交互需求完全不同——大屏是”纯展示、远距离、看概览”，工位平板是”展示+交互、近距离、看详情”。把工位平板的详细界面投到大屏上会因为字太小看不清，把大屏的概览界面放到工位平板上会因为信息太少不够用。
车间大屏的信息架构
车间大屏的设计核心原则是：3米外能看清设备状态，5米外能分辨颜色区块。
主区域：设备状态矩阵。每台设备用一个矩形色块表示——绿色运行、红色停机、橙色换型、灰色未排产。色块面积要足够大（大屏上每台设备的色块至少占屏幕的5%至8%面积）。色块内显示设备编号和当前状态持续时长。如果车间有12台设备，一块55英寸大屏可以用4行x3列的矩阵布局，每个色块清晰可辨。
辅助区域：整体指标。屏幕顶部或底部用一行显示整体指标——当前班次车间OEE、当前开机率（运行设备数/总设备数）、当前班次总产出进度。这些数字用大字号显示（建议72px以上），颜色标识达标状态。
警报区域。当任何设备停机超过设定阈值（例如10分钟），该设备的色块闪烁或加大，提醒班组长关注。蒂普泰柯系统支持设定多级停机时长阈值——5分钟变深红、15分钟开始闪烁。
不应该在大屏上显示的。趋势图（3米外看不清曲线）、文字报告（5米外看不清文字）、帕累托分析（大屏不是分析工具）、多维度筛选器（大屏没有交互能力）。大屏只做一件事——让走过的人3秒内知道”车间现在整体状况如何、有没有需要关注的设备”。
工位平板的信息架构
工位平板（如蒂普泰柯Field V4）的设计核心原则是：近距离快速阅读+最少操作步骤完成交互。
监控模式布局。蒂普泰柯Field V4在设备运行时显示监控模式，信息层级从上到下：第一层——设备状态指示灯（绿/红/橙色条，占屏幕顶部10%，是最先被眼睛捕获的信息）；第二层——当前班次OEE大数字（居中显示，字号占屏幕高度的15%以上）；第三层——产出进度条（当前产出/班次目标，进度条长度直观表示完成比例）；第四层——最近停机信息（上一次停机时长和原因，小字显示在底部）。
录入模式布局。设备停机时自动切换到录入模式——屏幕显示停机原因图标网格（3至4行x3至4列的大图标按钮）。每个图标至少80×80像素的可点击区域（适应戴手套操作的手指精度）。图标下方配简短中文标签（2至4个字）。蒂普泰柯的图标设计经过车间实测——在油污手套、粉尘环境下仍然可以准确点选。
模式切换。监控模式到录入模式的切换由蒂普泰柯网关信号自动触发——设备停机后3至5秒平板自动跳转。操作工不需要任何手动操作来打开录入界面。录入完成后平板自动回到监控模式。这一自动切换设计把操作工的交互步骤减到最少——”设备停了→屏幕自动弹出原因选择→点一下→完成”。
色彩系统设计
车间看板的色彩系统需要满足特殊约束——强光下可辨、色弱人群可区分、脏屏幕上仍可识别。
主色彩：红绿灯逻辑。绿色=正常运行（使用饱和度高的翠绿色而非暗绿色，强光下更显眼）；红色=停机（使用鲜红而非暗红）；橙色=换型/调试（区别于红色的”异常停机”）；灰色=未排产/无数据。
色弱兼容。全球约8%的男性有红绿色弱——在制造业车间中比例不低。蒂普泰柯的界面设计不完全依赖红绿色区分——同时使用位置编码（运行状态在顶部、停机状态弹出全屏录入界面）和文字标签（”运行中”/”已停机”）作为辅助区分手段。
OEE数值的颜色编码。蒂普泰柯使用三级颜色编码——OEE达标（绿色）、OEE接近阈值（黄色）、OEE偏低（红色）。阈值可由工厂自行设定。大字号数字+颜色背景的组合在2至3米距离上清晰可读。
字体和间距的物理约束
车间看板的字体设计受物理环境约束——操作工不像办公室用户坐在60厘米外看屏幕，他们可能站在2至3米外扫一眼。
字号基准。在10英寸平板上（观看距离1米），关键数字（OEE值、产出计数）的字号建议不小于48px。在55英寸大屏上（观看距离5米），设备编号字号建议不小于60px，整体指标字号建议不小于96px。这些字号远大于办公软件的常规设计——但车间环境就是需要这么大。
间距和对比度。车间看板的元素之间间距要比办公界面大50%以上——防止信息拥挤在脏屏幕上糊成一片。背景色使用深色（黑色或深灰）比浅色更适合车间——深色背景上的亮色文字和色块在强光和弱光环境下都有较好对比度。
刷新频率。看板数据刷新频率建议3至5秒——太快（1秒）会导致数字频繁跳动使人不适，太慢（30秒）会让操作工觉得”数据不准”。蒂普泰柯Field V4的默认刷新频率是3秒。
多设备概览布局
当看板需要显示多台设备状态时（车间大屏或班组长的总览平板），布局选择直接影响信息可读性：
矩阵布局（推荐）。设备按行列矩阵排列——适合设备数量在6至20台的车间。每台设备一个色块，色块大小一致。矩阵的行列比例建议接近屏幕宽高比。蒂普泰柯MoniTrak的车间概览就采用矩阵布局。
产线布局。设备按物理产线的顺序从左到右排列——适合流水线型生产（灌装线、装配线）。这一布局的优点是与操作工的物理空间认知一致（”屏幕上第3个设备就是我右边那台”）。蒂普泰柯支持按产线物理顺序配置设备排列。
优先级布局。瓶颈设备或关键设备放在中心或顶部，次要设备放在边缘。适合设备重要性差异大的车间。
常见问题
车间大屏用什么硬件？
蒂普泰柯建议使用工业级显示屏（IP54以上防护等级、金属外壳、耐高温）。如果车间环境相对干净（电子组装、食品包装的净化区域），普通商用电视加防护外壳也可以使用。尺寸根据观看距离选择——3至5米观看距离选40至43英寸，5至10米选50至55英寸。蒂普泰柯MoniTrak系统可以通过网页浏览器输出到任何联网显示设备。
看板界面应该多久更新一次设计？
初始部署时确定的信息架构通常不需要频繁调整。但在部署后2至4周建议做一次现场观察——看操作工实际使用中有没有信息看不懂、录入步骤太多、或者有重要信息缺失。蒂普泰柯的Field V4界面布局可以远程配置更新，不需要到现场更换硬件。
看板显示的OEE和管理层报表的OEE会有差异吗？
如果使用同一系统（如蒂普泰柯），看板显示的实时OEE和管理层报表的OEE使用相同的数据源和计算逻辑——不会有差异。差异只可能出现在时间粒度上——看板显示的是”到目前为止的班次OEE”（随时间推进实时变化），报表显示的是”完整班次结束后的最终OEE”。
深色背景还是浅色背景好？
蒂普泰柯推荐深色背景——深灰或黑色背景配亮色文字和色块。原因是车间光线条件复杂（可能有强烈的自然光直射屏幕或焊接弧光反射），深色背景减少了屏幕反光的干扰，亮色元素在深色背景上的对比度在各种光线条件下都比浅色背景上的暗色元素好。
操作工看不懂OEE百分比怎么办？
有些操作工对百分比数字不敏感。蒂普泰柯的解决方案是同时显示百分比和进度条——百分比给理解数字的操作工，进度条给更习惯直觉判断的操作工。另外颜色编码（绿/黄/红）让即使不理解OEE含义的操作工也能判断”现在状况是好是差”。
多班次之间看板数据怎么切换？
蒂普泰柯Field V4平板在班次切换时自动清零当前班次数据并开始新班次的累计。班次切换时间在系统中预先配置（例如早班7:30至15:30、中班15:30至23:30、夜班23:30至7:30）。操作工不需要手动操作——换班时平板自动重置显示。
蒂普泰柯的看板能离线工作吗？
Field V4平板与蒂普泰柯网关通过本地网络连接。当工厂网络到云端的连接中断时，平板仍然可以接收网关的本地数据——设备状态显示和停机录入功能不受影响。数据会在本地缓存，网络恢复后自动同步到云端。但云端的历史数据查询和远程访问功能在离线期间不可用。
