Cet article s’adresse aux directeurs d’usine, responsables de production, de maintenance et des méthodes qui doivent arbitrer le sort d’une machine ancienne : la rétrofiter ou la remplacer. Il ne traite pas de la technique du rétrofit, qui relève de l’intégrateur, mais de la mesure qui l’encadre : le TRS de la machine avant toute décision, puis le même TRS après les travaux, calculé avec les mêmes règles. Sans ces deux chiffres, le gain d’un rétrofit reste une impression, et la décision suivante se prendra sur la même impression.
- L’âge d’une machine ne suffit pas à choisir entre rétrofit et remplacement.
- Le TRS de départ montre quelles pertes un rétrofit peut réellement traiter.
- Capteur en bord de ligne et module en armoire : mesure sans toucher à l’automate.
- Même instrument et mêmes règles avant et après, sinon le gain se discute.
Moderniser sans mesurer : une erreur de rétrofit à part entière
Vincent Goossens, de DSMS Industries, intégrateur en automatisme et en rétrofit installé à Tignieu-Jameyzieu (Isère), a publié Rétrofit machine industrielle : quand moderniser plutôt que remplacer ?. Il y explique pourquoi l’âge d’une machine ne suffit pas à décider, ce qu’un rétrofit peut moderniser concrètement (automatisme, capteurs, IHM, sécurité, supervision) et comment cadrer le projet. Parmi les erreurs à éviter, il range celle de moderniser sans mesurer, et la résume ainsi : « Si le rétrofit ne permet pas de suivre les effets obtenus, il sera difficile de prouver sa valeur. »
Son article apporte la méthode de décision et de mise en œuvre du rétrofit. Celui-ci se concentre sur la mesure qui l’entoure : établir le TRS de départ, s’en servir pour trancher entre moderniser et remplacer, puis le comparer au TRS obtenu après les travaux. Les deux approches se complètent : l’intégrateur modernise la machine, la mesure dit ce que la modernisation a rapporté.
Ce que le TRS révèle d’une machine ancienne
Deux machines du même âge peuvent appeler deux décisions opposées. Ce qui compte, c’est la nature des pertes, et le TRS les range en trois familles : la disponibilité (pannes, réglages, attentes), la performance (micro-arrêts, cadence réduite) et la qualité (rebuts, retouches). Un rétrofit traite très bien certaines de ces pertes, et pas du tout d’autres.
Une machine qui perd surtout du temps en pannes longues, parce que l’automate est obsolète et que les pièces de rechange se font rares, est une bonne candidate. Une machine dont les pertes viennent d’attentes matière ou de changements de série mal préparés ne gagnera presque rien à recevoir un automate neuf. Le tableau ci-dessous sert de grille de lecture une fois le TRS de départ mesuré.
| Perte mesurée | Ce qu’un rétrofit peut traiter | Lecture pour la décision |
|---|---|---|
| Pannes longues, pièces de rechange introuvables | Automatisme, variateurs, câblage | Argument fort pour le rétrofit |
| Micro-arrêts répétés (détection, bourrages) | Capteurs, réglages de détection | Rétrofit pertinent si les causes sont confirmées par la mesure |
| Réglages et changements de série longs | En partie : IHM, gestion des recettes | À combiner avec un chantier SMED |
| Cadence volontairement réduite | Selon l’état mécanique | Expertise du bâti avant de décider |
| Attentes matière, opérateur ou aval | Rien | Chantier d’organisation, pas de rétrofit |
| Rebuts liés à l’usure mécanique | Peu, sauf remise en état mécanique | Remplacement à étudier sérieusement |
Mesurer le TRS de départ sans toucher à l’automate
Sur une machine ancienne, passer par l’automate pour mesurer est souvent la mauvaise idée. Le modèle est parfois obsolète, sans port de communication exploitable, le programme est mal documenté, et personne ne veut y toucher avant le chantier. Surtout, si l’automate est remplacé pendant le rétrofit, la mesure construite dessus disparaît avec lui : l’avant et l’après ne viennent plus de la même source.
Un capteur en bord de ligne et un module câblé dans l’armoire électrique contournent ce problème. Ils lisent l’état réel de la machine (en marche, à l’arrêt, cadence) indépendamment du système de commande. La mesure est en place avant la décision, reste en place pendant les travaux et continue après, sans changer d’instrument. C’est cette continuité qui rend la comparaison avant et après défendable devant une direction ou un comité d’investissement.
La saisie manuelle pose le problème inverse : elle sous-estime les arrêts courts et les micro-arrêts. Si la référence est manuelle et le suivi après rétrofit automatique, les micro-arrêts apparaissent soudain dans les chiffres, et le TRS semble baisser alors que la machine tourne mieux.

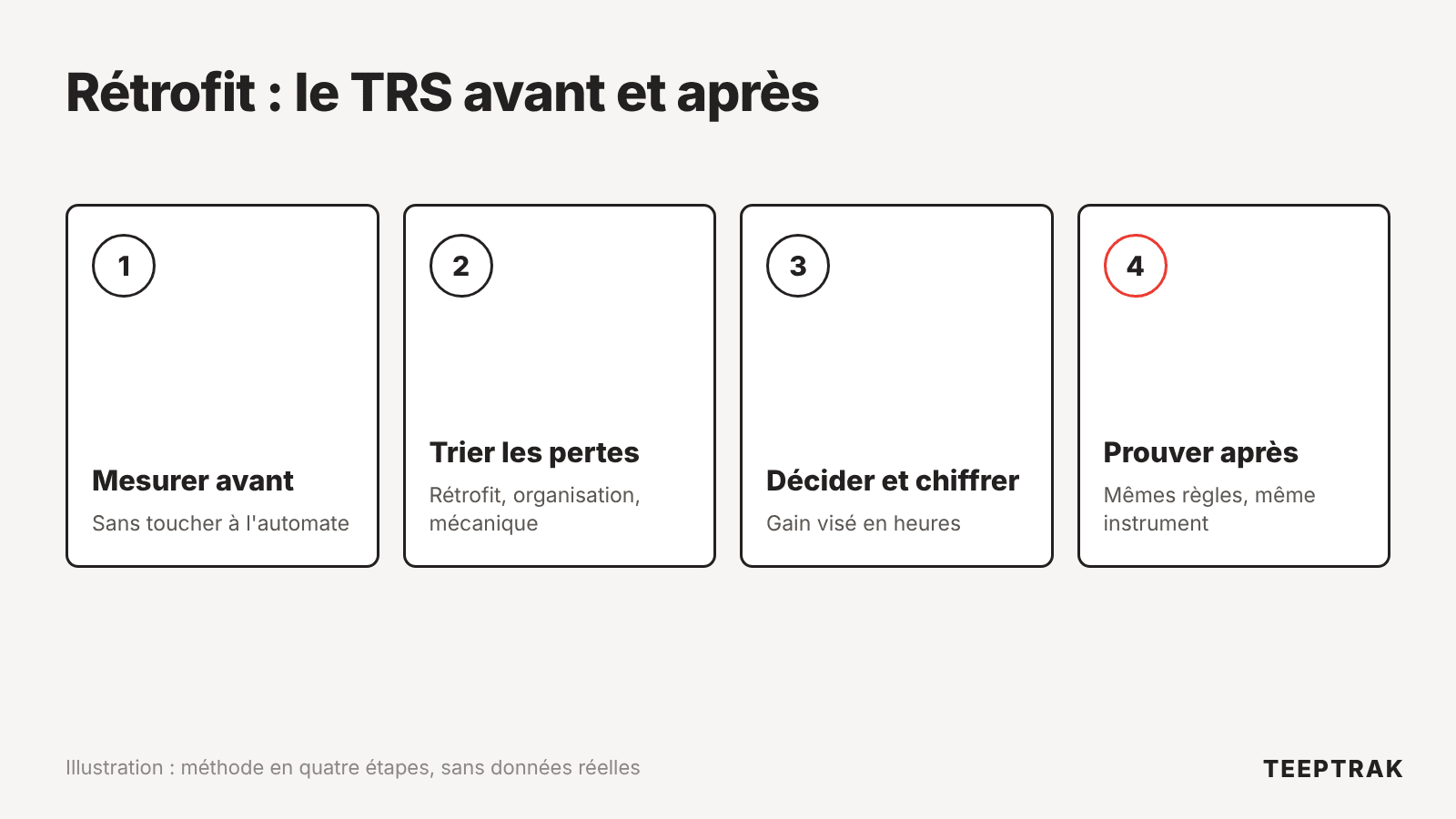

Méthode pas à pas : du TRS de départ au gain prouvé
- Figer le périmètre et les règles de calcul. Machine ou ligne concernée, temps d’ouverture, cadence de référence, seuil à partir duquel un arrêt court devient un micro-arrêt. Ces règles sont écrites et ne changent plus jusqu’à la fin.
- Mesurer avant de décider. Plusieurs semaines, toutes les équipes, un mix produit représentatif. Chaque arrêt est horodaté et qualifié par une cause, micro-arrêts compris.
- Trier les pertes. Avec la grille ci-dessus, séparer ce qu’un rétrofit peut traiter, ce qui relève de l’organisation et ce qui relève de la mécanique. C’est la base pour comparer, avec l’intégrateur, un scénario de rétrofit et un scénario de remplacement.
- Chiffrer le gain visé en heures. Par exemple, une machine ouverte 3 000 heures par an qui gagnerait 8 points de TRS récupérerait environ 240 heures de production. Mis en face du coût et de la durée d’arrêt de chaque scénario, ce chiffre rend la décision lisible.
- Isoler le chantier. L’arrêt pour travaux est enregistré comme arrêt planifié, et la période de mise en service et de rodage est suivie à part. Les premières semaines comptent souvent des arrêts de réglage qui ne disent rien du résultat final.
- Comparer à règles constantes. Même durée de mesure, mêmes règles, même instrument, composante par composante. Si le rétrofit relève la cadence nominale, présentez deux lectures : le TRS à la nouvelle cadence pour le pilotage, et le nombre de pièces bonnes par heure d’ouverture pour la comparaison directe avec l’avant.
La lecture composante par composante évite les conclusions hâtives. Par exemple, une machine dont la disponibilité progresse nettement après le remplacement de l’automate, mais dont la performance stagne, signale des micro-arrêts que le rétrofit n’a pas traités : souvent un réglage de détection ou un défaut d’alimentation en amont. Le gain est réel, et la mesure désigne déjà le chantier suivant.
Le rôle de TEEPTRAK : la mesure de référence, avant et après
TEEPTRAK mesure en temps réel le TRS, les arrêts et les micro-arrêts. Un module câblé dans l’armoire électrique et un capteur en bord de ligne s’installent en environ une heure par machine, sans connexion à l’automate, et le TRS est disponible en 48 h. La mesure de départ peut donc être posée avant la décision de rétrofit, sans intervenir sur le système de commande, puis continuer à l’identique après les travaux. TEEPTRAK ne réalise ni rétrofit ni intégration, qui sont le métier d’un intégrateur en automatisme : il fournit la mesure qui permet de décider, puis de prouver le gain. Plus de 700 usines dans plus de 30 pays l’utilisent, avec en moyenne un gain de 10 à 15 points de TRS.
Pour aller plus loin
- Rétrofit machine industrielle : quand moderniser plutôt que remplacer ? (Vincent Goossens, DSMS Industries)
- Connecter n’importe quelle machine : intégration OT/IT sans projet lourd
- TRS réel vs TRS déclaré : pourquoi votre Excel ne dit pas la vérité
FAQ
Combien de temps mesurer avant de décider entre rétrofit et remplacement ? Assez longtemps pour couvrir toutes les équipes, un mix produit représentatif et plusieurs changements de série. Une mesure trop courte capte une semaine particulière, pas le fonctionnement habituel de la machine. Mieux vaut décaler la décision de quelques semaines que la prendre sur une impression.
L’armoire électrique est refaite pendant le rétrofit : la mesure est-elle perdue ? Non, à condition de l’anticiper. Le capteur en bord de ligne reste en place, et le recâblage du module dans la nouvelle armoire se prévoit dans le planning de l’intégrateur. Les règles de calcul et l’historique restent les mêmes, ce qui préserve la comparaison.
Et si la mesure montre qu’un rétrofit ne suffira pas ? Le TRS de départ reste utile. Il sert à fixer l’objectif de la machine neuve, à vérifier sa montée en cadence après la mise en service et à prouver, là aussi, ce que l’investissement a rapporté.
